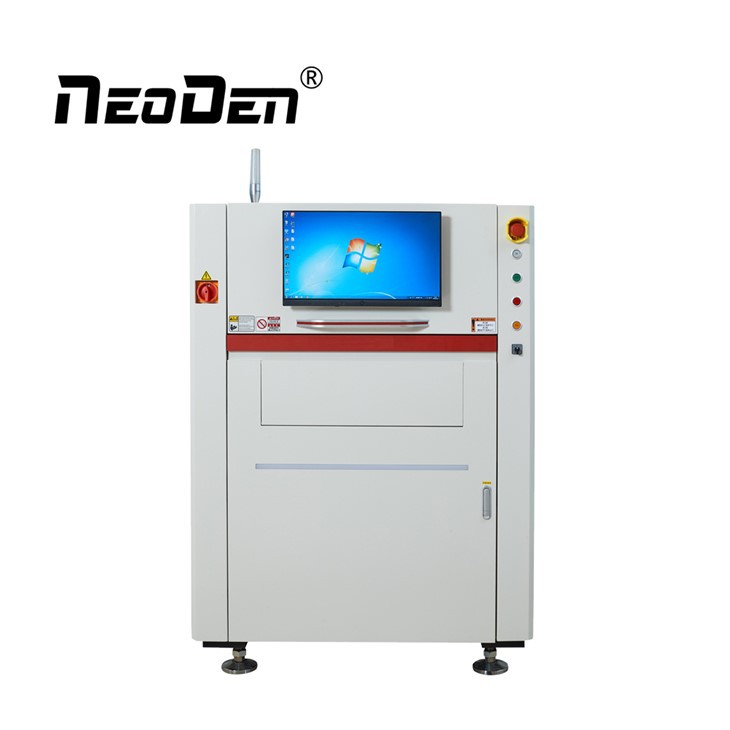

NeoDen ND S1 forrasztópaszta ellenőrző gép

Miért válassza a NeoDen S1 SPI gépet?

【Nagy teljesítményű és precíziós ellenőrzés】

• Gyors{0}}ellenőrzés:A képkockánkénti feldolgozási idő kevesebb, mint 0,7 másodperc.
• Nagy pontosságú:A magasságérzékelés pontossága 1 μm, és ismételten (térfogat, terület, magasság) kisebb, mint 1 μm@sigma.
• Átfogó funkció:Ellenőrizni tudja a különféle forrasztópaszta-hibákat, beleértve a területet, térfogatot, magasságot, alakot, eltolást és a folyamatos ónelektromos lerakódást.

【Erőteljes szoftver és{0}}felhasználóbarát működés】

• Több-nyelvű támogatás:A rendszer támogatja a kínai és az angol nyelvű átállást is.
• Rugalmas programozás:Támogatja a Gerber és CAD bevitelt, valamint az offline és a kézi programozást.
• Részletes adatok:A hatékony SPC funkció támogatja az offline SPC-t, és bármikor képes jelentéseket készíteni. A jelentések exportálhatók Excel-be vagy képformátumba (jpg, bmp).

【Stabil mechanikus rendszer széles körű kompatibilitással】

• Hatékony átvitel:Az átviteli sebesség akár 1500 mm/s (MAX), és megfelel az SMEMA-nak.
• Erős kompatibilitás:A nyomtatott áramköri lapok széles skáláját támogatja, a minimum 50 mm×50 mm-től a maximum 500 mm×460 mm-ig, 0,6–6 mm vastagságtartományban.
• Pontos mozgás:Az X/Y platformot 1 μm-nél kisebb beállítási pontosságú AC szervomotoros rendszer hajtja.

Specifikáció

Szoftver rendszer

Operációs rendszer: Windows 7 Ultimate 64bit

1) Azonosító rendszer

Funkció: 3D raszteres kamera (dupla opcionális)

Kezelőfelület: Grafikus programozás, könnyen kezelhető, kínai és angol rendszerváltás

Interfész: 2D ÉS és 3D truecolor kép

JELZÉS: 2 közös pont közül választhat

2) Programe

Támogatja a gerber, CAD bevitelt, offline és manuális programot

3) SPC

Offline SPC: Támogatás

SPC jelentés: Bármikor jelentés

Vezérlőgrafika: hangerő, terület, magasság, eltolás

Tartalom exportálása: Excel, kép (jpg, bmp)

Szolgáltatásaink

1. A különböző piacok jó ismerete megfelelhet speciális követelményeknek.

2. Valódi gyártó saját gyárunkkal a kínai Huzhou városában.

3. Erős professzionális technikai csapat biztosítja a kiváló minőségű termékek előállítását.

4. Speciális költségszabályozási rendszer biztosítja a legkedvezőbb ár biztosítását.

5. Gazdag tapasztalat az SMT területen.

Rólunk

Zhejiang NeoDen Technology Co., Ltd.2010 óta gyárt és exportál különféle kisméretű kiszedő- és kihelyezőgépeket. Saját, gazdag tapasztalattal rendelkező kutatás-fejlesztési, jól képzett gyártási előnyeit kihasználva a NeoDen nagy hírnevet szerez a világ vásárlói körében.

A több mint 130 országban jelen lévő globális jelenlétükkel a NeoDen PNP gépek kiváló teljesítménye, nagy pontossága és megbízhatósága tökéletessé teszik őket a kutatás-fejlesztéshez, a professzionális prototípus-készítéshez és a kis- és közepes sorozatú gyártáshoz. Professzionális megoldást kínálunk az egyablakos SMT berendezésekhez.

Ha szüksége van rá, további információért forduljon bizalommal hozzánk.

GYIK

Q1. Mi az SPI gép, és mit csinál?
Automatizált rendszerek, amelyek kamerákat (2D/3D) használnak a forrasztópaszta térfogatának, területének, magasságának, igazításának és a PCB-k hibáinak mérésére az alkatrészek elhelyezése előtt.

Q2. Miért szükséges az SPI? Nem hagyatkozhatunk az AOI-ra?
A hibákat a legkorábbi szakaszban észleli (pasztanyomtatás), megakadályozva a későbbi költséges utómunkálatokat.

Az AOI ellenőrzi az elhelyezett alkatrészeket/forrasztott kötéseket az újrafolyás után.

Az SPI megakadályozza az AOI által talált hibákat.

Q3. Milyen hibákat észlelhet az SPI?
Elégtelen/felesleges paszta, áthidalás, eltolás (eltolás), ferde paszta, kikanalazás, hiányzó paszta, párna szennyeződés, nyílások eltömődése, magassági eltérések.

Q4. Mi a különbség a 2D SPI és a 3D SPI között? Melyik a jobb?
2D mérési terület/igazítás; A 3D pontosan méri a térfogatot, magasságot és alakot.

A 3D a modern SMT vonalak ipari szabványa a kritikus térfogatmérés miatt.

Q5. Melyek az SPI használatának legfontosabb előnyei?
Csökkentett hibák/törmelék/újrafeldolgozás, jobb első{0}}kibocsátás, alacsonyabb összköltség, folyamatoptimalizálási adatok, nyomtató-visszajelzés, SPC-képesség.
