NeoDen ND450 automatikus forrasztópaszta nyomtató
■ 450 mm * 350 mm Maximális PCB méret
■ 50 mm * 50 mm Minimális PCB méret
■ 0,4 mm ~ 4 mm PCB vastagság
A NeoDen ND450 automatikus forrasztópaszta nyomtatóba integrált, két-kamerás Mark rendszer 6-csatornás fényforrással, nagy pontosságú mágnesrácsos visszacsatoló modullal párosítva kivételes igazítási konzisztenciát biztosít a teljes működési folyamat során.
Ideális választás az igényes iparágak számára, beleértve a fogyasztói elektronikát, az autóelektronikát és az orvosi műszereket, ahol a magas termelési hatékonyság és precizitás a legfontosabb.
Product Details ofNeoDen ND450 automatikus forrasztópaszta nyomtató
Bevezetés
NeoDenAz ND450 egy nagy pontosságú{1}}automatikus forrasztónyomtató, amelyet fejlett SMT gyártósorokhoz terveztek. A gép lényegében az innovatív elemeket integráljaElektromos + levegő -felfüggesztési gumibetét fejésNagy-precíziós mágneses rácsos visszacsatoló modulaz állandó nyomásfigyelés és a kiváló beállítási pontosság biztosítása érdekében.
Kombinálva a3 tengelyes PCB beállító platformspeciális holtjáték-eltávolító mechanizmussal és a6 csatornás fényforrás Mark Camera, Az ND450 kivételes stabilitást és konzisztenciát biztosít az összetett PCB-nyomtatáshoz.Ideális választás az igényes iparágak számára, beleértve a fogyasztói elektronikát, az autógyártástctronics, és az orvosi műszerek, ahol a nagy gyártási hatékonyság és precizitás a legfontosabb.
A NeoDen ND450 forrasztópaszta nyomtató jellemzői

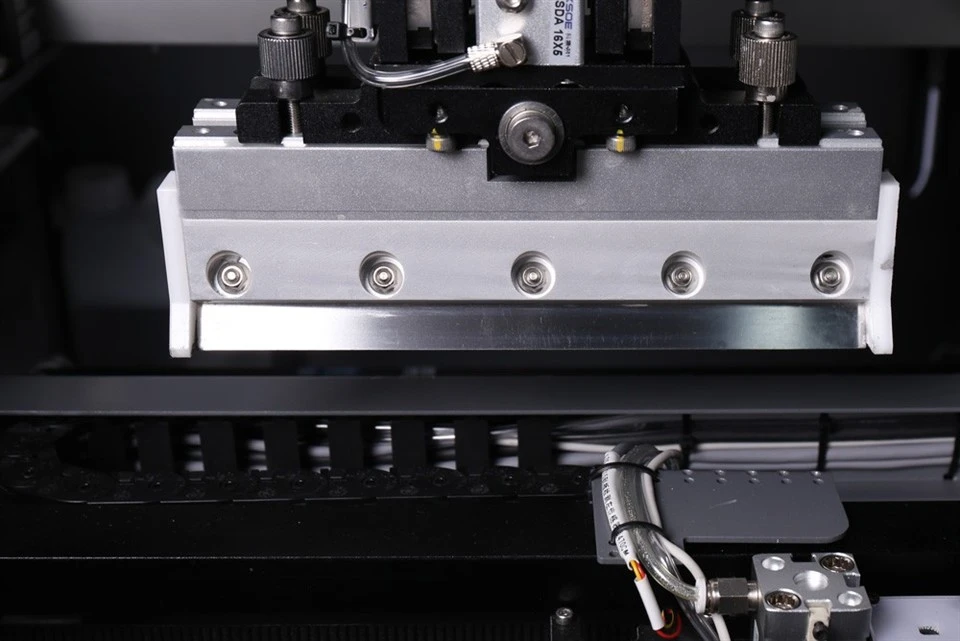

Squeegee Head
Az innovatív elektromos vezérlés és a pneumatikus áramkör kialakítása révén a gumibetét nyomását folyamatosan ellenőrzik, biztosítva annak stabilitását a nyomtatási folyamat során.
Stencilrögzítő konzol
A CNC-megmunkált kereszttartók és a nagy-precíziós lineáris vezetők biztosítják a nulla elülső-–-hátsó holtjátékot, míg a kettős-működésű pneumatikus hengerek megbízható és kényelmes stencilrögzítést garantálnak.
Állítható PCB emelőplatform
A teljes CNC megmunkálás biztosítja az emelőplatform síkságát. A belső 45 fokos vezetősín kialakítás lehetővé teszi a gyors alkalmazkodást a változó vastagságú PCB-ekhez.
PCB-beállító platform
Stabilitás és konzisztencia biztosítása.Speciális vezérorsó és anya holtjáték-eltávolító mechanizmust tartalmaz, amely garantálja a PCB helyzetkorrekció pontosságát.
Tisztítófolyadék spray modul
Vízszivattyút és egy{0}}utas szelepet használ, biztonsági áramkörrel párosítva, hogy biztosítsa a stabilitást és a biztonságot működés közben.
Kamera megjelölése
A beépített kettős{0}kamera-kialakításnak és a 6 csatornás fényforrásnak köszönhetően hatékonyan alkalmazkodik a különböző fényvisszaverő tulajdonságokkal rendelkező képfelületekhez.
Mágneses rácsos visszacsatoló modul
Mindkét kamerasugarat nagy pontosságú{0}}mágneses rácsos visszacsatoló rendszerrel tervezték, amely biztosítja a stabilitást és a pontosságot a nyomtatási folyamat során.
Stencil alsó tisztító modul
A nagy-nyomatékú adagoló-és-visszacsatoló rendszer stabil papírciklust biztosít, míg a rugalmas emelőmechanizmus és a negatív nyomású fúvó gondoskodik a stencil alapos tisztításáról.
Specifikáció
| Keret mérete | 400 * 300 mm - 650 * 550 mm | Nyomtatási sebesség | 1 - 100 mm/s |
| PCB méret | 50 * 50 mm - 450 * 350 mm | Nyomtatási pontosság | ± 0,025 mm |
| PCB vastagság | 0.4 - 4 mm | Nyomtatási ismétlési pontosság | ± 0,025 mm |
| PCB Warpage | < 1% | Image Ismételje meg a pozíció pontosságát | ±0,02 mm |
| Átviteli magasság | 885 - 920 mm | Ciklusidő | 12-18 s/p |
| Kiszerelési sebesség | 0.1 - 30 mm/s | Átviteli irány | L-R, R-L, L-L, R-R |
| Kiszerelési hossz | 0 - 10 mm | Légnyomás | 0.6 - 0.7 Mpa |
| Tápegység | 220 V / 110 V | Alkalmazható kaparóhossz | 200 - 450 mm |
| A tábla maximális súlya | 4 kg | Tábla margórés | 5 mm |
| Maximális alsó rés | 25 mm | Átviteli sebesség | 0 - 400 mm/s |
| Nyomtatási nyomás | 0.5 - 10 Kg | Nyomtatási körvonal | 420 mm |
| Platform beállítási tartomány | X:±5mm,Y:±5mm,θ:±2,8 fok | Operációs rendszer | Linux |
| Gép mérete | 992 x 1305 x 1430 mm | Gép súlya | 350 kg |
NeoDen ND450 forrasztópaszta nyomtató videó
NeoDen ND450 Forrasztópaszta Nyomtató Ügyféltokok
🇦🇿 Azerbajdzsán Ügyfélvonal
✓ Teljes körű{0}}SMT-megoldás
Kulcsrakész SMT és precíziós forrasztópaszta nyomtatás
A-soron belüli SMT gyártási folyamat:
PCB betöltő ➔ NeoDen ND450 nyomtató ➔ SPI ellenőrzés ➔ NeoDen N10P Pick & Place ➔ NeoDen IN12C Reflow ➔ AOI ellenőrzés ➔ PCB Unloader
Offline minőségbiztosítás és javítás:
🏭 NeoDen Factory Demo Showroom
✓ Intelligens automatizált SMT vonal
Élő bemutató és nagy{0}}hatékonyságú gyártás
Gyári bemutatósor konfiguráció:
PCB betöltő ➔ NeoDen ND450 nyomtató ➔ NeoDen N10P Pick & Place ➔ Puffer szállítószalag ➔ 90 fokos sarok szállítószalag ➔ NeoDen IN12C Reflow sütő ➔ AOI ellenőrzés ➔ OK / NG Dual Unloader
NeoDen: Megbízható SMT berendezések gyártója
gyár
Vállalati profil
A Zhejiang NeoDen Technology Co., Ltd. 2010 óta gyárt és exportál különféle kisméretű kiszedő- és behelyezőgépeket. Saját, gazdag tapasztalattal rendelkező kutatás-fejlesztési és jól képzett gyártási előnyeit kihasználva a NeoDen nagy hírnevet szerez a világ vásárlói körében.Globális ökoszisztémánkban együttműködünk legjobb partnereinkkel, hogy szorosabb értékesítési szolgáltatást, magas szintű szakmai és hatékony technikai támogatást nyújtsunk.Hiszünk abban, hogy nagyszerű emberek és partnerek teszik a NeoDen nagyszerű vállalattá, és az innováció, a sokszínűség és a fenntarthatóság iránti elkötelezettségünk biztosítja, hogy az SMT automatizálás minden hobbi számára elérhető legyen mindenhol.tanúsítvány
kiállítás
GYIK
K: Milyen méretű alkatrészeket támogat a NeoDen ND450?
V: A NeoDen ND450 a komponensek széles skálájához alkalmas, beleértve a 0201, 0402, 0603, 0805, 1206, LED-eket, diódákat, tranzisztorokat, SOT-csomagokat, QFP-ket és 0,3 mm-nél nagyobb tűosztású BGA-kat. Támogatja az 50 × 50 mm-től egészen 450 × 350 mm-ig terjedő NYÁK-méreteket, így alkalmas különféle PCB-összeállítási alkalmazásokhoz.
K: Hogyan biztosítja az ND450 a pontos PCB-igazítást a nyomtatás során?
V: A NeoDen ND450 beépített felső és alsó kettős{1}}kameranyomfelismerő rendszerrel, valamint nagy-precíziós mágneses rácsos visszacsatoló modullal rendelkezik. Tartalmaz egy 3 tengelyes NYÁK-beállító platformot is, vezércsavarral és holtjáték-eltávolító mechanizmussal a stabil és pontos PCB helyzetkorrekció érdekében. A képkalibrációs ismétlési pozíció pontossága eléri a ±0,02 mm-t, míg a nyomtatási pontosság ±0,025 mm.
K: Milyen típusú nyomtatófejet használ a NeoDen ND450?
V: A NeoDen ND450 egy lebegő intelligens nyomtatófejet alkalmaz, amelyet két független, közvetlenül összekapcsolt{1}}motor hajt. Elektromos és légrugós-lehúzófeje folyamatosan figyeli a gumibetét nyomását a nyomtatási folyamat során, így segít megőrizni a nyomtatás stabilitását és konzisztenciáját. A gép támogatja az egy- és kettős gumibetétes nyomtatást, és 0,5 kg-tól 10 kg-ig állítható nyomtatási nyomást kínál.
K: Az ND450 képes különböző vastagságú PCB-ket fogadni?
V: Igen. Az ND450 CNC-megmunkálással gyártott, nagy-pontosságú, állítható NYÁK-emelőplatformot használ a síkság biztosítása érdekében. Belső, 45 fokos vezetősín-kialakítása lehetővé teszi a gyors alkalmazkodást a 0,4 mm és 4 mm közötti NYÁK-vastagságokhoz, így segít megőrizni a stabil nyomtatási teljesítményt.
K: Milyen sablontisztító funkciók érhetők el a NeoDen ND450 készüléken?
V: A NeoDen ND450 támogatja a száraz, nedves és porszívózási módokat. A sablonalsó tisztítómodul tisztítópapír-adagoló-és-visszacsatoló rendszert, nagy-nyomatékú hajtóműves motort, rugalmas emelőmechanizmust és nagy-sebességű negatív-nyomású fúvót használ a stabil és egyenletes stenciltisztítási teljesítmény érdekében.
