Gázkibocsátás nyomtatott áramkörön
A kipufogógázok továbbra is gyakori probléma a hullám- és kézi forrasztással kapcsolatban. Alapvetően, amikor egy deszkát megforrasztunk, a nedvességet a lyuk közelében lévő táblában felmelegítjük és gőzzé változtatjuk. Ha vékony bevonat vagy üregek vannak a bevonatban, akkor a gázképződés áthathat a bevont lyuk falán. Ha forrasztóanyag van a lyukban, akkor üregek keletkeznek a forrasztásban, amikor megszilárdul. Az üregek kis furatokként, az 1. ábra szerint, a hézag felületén, vagy sokkal nagyobb üregek formájában jelenhetnek meg.
A kulcs a megfelelő rézbevonat vastagságának biztosítása az átmenő lyukakban. Legalább 25 μm réz legyen jelen a lyuk falán.

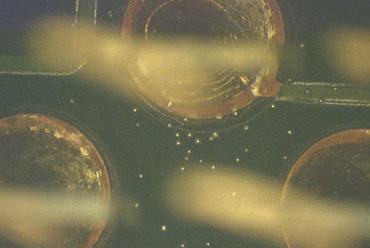

1. ábra: A kipufogógáz okozta üregek.
A leggyakoribb okok vagy megoldások:
A gyenge előmelegítési folyamat VOC-mentes fluxusok használatakor nagyon finom forrasztási golyók köpéséhez vezet.
Ez a bevonat, amely kevesebb, mint 20 um van az átmenő lyukban, vagy ahol a lyuk felülete olyan rossz, a bevonat nem takarja el a törött üvegkötegeket, amelyek gázképződéshez vezetnek.
Régi időkben kivezetést vehetett el a csapok bevonásáról, de a megadott mértékben nem.
