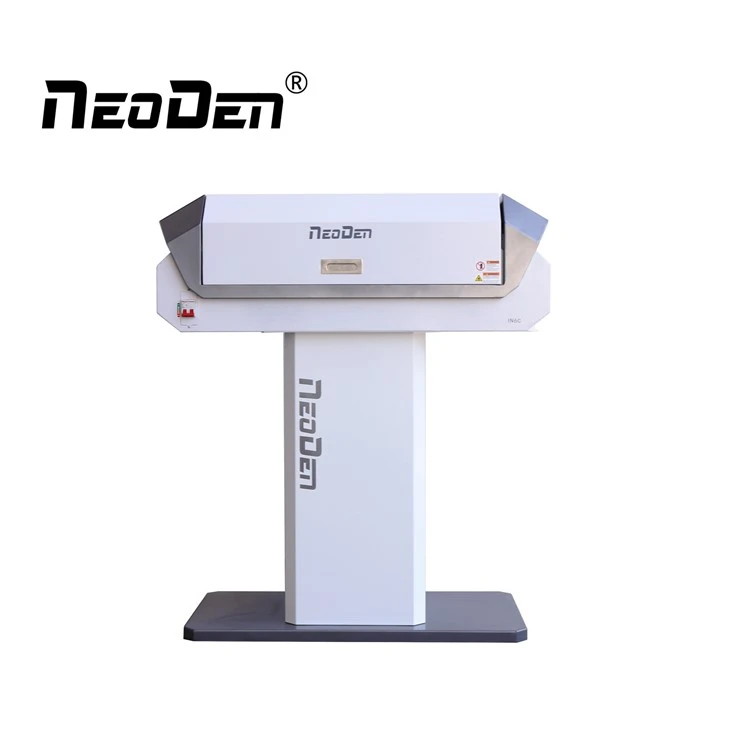

NeoDen IN6C Forrasztó Reflow sütő
■ 6 zónás kialakítás (3 felső/3 lefelé)
■ 110/220 VAC 1 fázisú táp
Beépített-füstszűrés: beépített Nincs szükség hagyományos füstcsőre, így ideális irodákba és ablaktalan laboratóriumokba.
Meleg-levegős konvekciós fűtés: Teljes konvekciós kialakítást alkalmaz nagy-teljesítményű alumíniumötvözet fűtőlappal és nikrómhuzallal a hagyományos fűtőcsövek helyett. Ez egyenletes melegítést biztosít, és a keresztirányú hőmérséklet-különbséget ±0,2 fok alatt tartja a helyi túlmelegedés vagy hidegforrasztás megelőzése érdekében.
A szálláslekérdezés elküldése
Product Details ofNeoDen IN6C Forrasztó Reflow sütő
Termék bemutatása
A NeoDen IN6C egy könnyű és kompakt asztali újrafolyó sütő, amely új dinamikus felmelegedési technológiát{1}}használó vezérlőrendszerrel gondoskodik a stabil hőmérsékletről. Elsősorban PCB-prototípus-készítésre, K+F-laborokra és kis-kötegelt automatizált SMT-gyártósorokra alkalmazzák. A 6 zónával (felső 3 / le 3) kialakított fűtőkamra teljes mértékben-alumíniumötvözetből készült, hogy teljes konvekciós forró-levegő-keringést biztosítson. Ez a teljes konvekciós forrasztási módszer biztosítja, hogy az alkatrészek (beleértve a legtöbb normál komponenst, LED-et és különféle IC-ket) egyenletesen melegedjenek.
Az eredeti beépített{0}}forrasztófüstszűrő rendszerrel a felhasználók dönthetnek úgy, hogy nem csatlakoztatnak hagyományos füstcsövet. Eközben rendelkezik egy sínátviteli móddal, amely alkalmas a kétoldalas táblákhoz, és egy automatikus SMT-vonal beállításához, hogy megfeleljen a speciális beépített konfigurációs követelményeknek.
NeoDen IN6C Reflow sütő specifikációja
| Termék neve | NeoDen IN6C Forrasztó Reflow sütő | Hőmérséklet | Szobahőmérséklet ~ 300 fok |
| Fűtési zónák | Felső 3 / le 3 | A hőmérséklet szabályozás pontossága | ± 0,2 fok |
| Szállítószalag sebessége | 5 - 30 cm/perc (2 - 12 hüvelyk/perc) | PCB hőmérséklet-eloszlás eltérése | ± 1 fok |
| Terjedés | Pálya | Forrasztási szélesség | 250 mm (10 hüvelyk) |
| Normál maximális magasság | Felső 26 mm / Le 14 mm | Hosszú folyamatkamra | 680 mm (26,8 hüvelyk) |
| Felfűtési idő- | Kb. . 20-30 perc | Méretek | 1020 * 565 * 350 mm |
| Csomagolási méret | 1120* 680* 540 mm | Nettó tömeg | 60 kg |
| Működési irány | balról jobbra | Bruttó súly | 80 kg |
| Hatalom | 110/220VAC 1 fázisú | Fűtés típusa | Nikróm huzal és alumínium ötvözet fűtés |
NeoDen IN6C hardverkonfiguráció és folyamatelemzés
1. Beépített-füstszűrő rendszer felépítése
A zárt K+F környezetekben a kipufogógáz-problémák megoldására szabványos szűrőpatronok vannak beépítve az IN6C elülső és hátsó oldalára a szennyeződések kiszűrésére:
- Elülső oldal (HEPA szűrő):H12 HEPA anyagból készült, elsődleges feladata a PM2.5, a por és a hőkonvekció által szállított részecskék eltávolítása. 12000 mg kumulatív tisztítótérfogattal rendelkezik.
- Hátsó oldal (aktív szénszűrő):Kókuszhéj aktív szén anyagból készült, fő feladata a formaldehid, a szagok és a vegyi szennyeződések eltávolítása. Összesített tisztítótérfogata 15000 mg.
- Karbantartás és élettartam:Mindkét szűrőpatron élettartama 8-12 hónap (CCM P4 fokozat). Egyenesen kihúzhatók a ház nyílásából az egyszerű, moduláris csere érdekében.
2. Fűtési teljesítmény és termikus profilstabilitás
Intelligens vezérlőrendszerrel és nagy{0}}érzékenységű hőmérséklet-érzékelővel felszerelve a hőmérséklet ± 0,2 fokon belül stabilizálható. A teljes konvekciós hőeloszlás biztosítja, hogy a NYÁK keresztirányú hőmérséklet-eloszlási eltérése ± 1 fokon belül maradjon. Ez az egységes fűtőprofil tökéletesen megfelel mind az ólmozott, mind az ólm{5}}mentes forrasztópaszták forrasztási követelményeinek, anélkül, hogy a hőlemez deformálódását okozná.
3. Valós idejű -hőgrafikon megjelenítése és adatkezelés
A gép egy intuitív HMI érintőképernyős vezérlőpanellel rendelkezik, ahol a PCB forrasztási hőmérsékleti görbéje valós idejű-mérés alapján jeleníthető meg. Legfeljebb 16 munkafájl tárolható a belső rendszermemóriában, lehetővé téve a kezelők számára, hogy gyorsan váltsanak recepteket a komponensek termikus határértékei vagy a PCB vastagsága alapján. Azt is lehetővé teszi a felhasználók számára, hogy szabadon váltsanak Celsius és Fahrenheit mértékegységek között.
4. Üzembiztonság és kiegészítő védelem
- Alacsony felületi burkolat hőmérséklet:A hőszigetelő védelmi kialakításnak köszönhetően a külső burkolat hőmérséklete 40 fokon belül szabályozható magas-hőmérsékletű munkavégzés során, így elkerülhető, hogy a kezelők megégjenek a magas-frekvenciás feladatok során.
- ESD gyűjtőtálca:Az antisztatikus ESD tálca alapfelszereltség a szállítószalag kijáratánál, amely megkönnyíti és biztonságossá teszi a PCB-k összegyűjtését forrasztás után, ami rendkívül kényelmes a kutatás-fejlesztéshez, a prototípusokhoz, és megakadályozza az érzékeny alkatrészek statikus károsodását.
NeoDen: Megbízható reflow sütőgyártó
gyár
- 2010-ben alakult, 100+ alkalmazottal és 27,000+ négyzetméterrel. önálló tulajdonjogok gyárában, a szabványos kezelés biztosítására és a leggazdaságosabb hatások elérésére, valamint a költségmegtakarításra.
- Saját megmunkáló központ, szakképzett összeszerelő, tesztelő és minőségellenőrző mérnökök tulajdonosa, hogy biztosítsák a NeoDen gépek gyártása, minősége és szállítása erős képességeit.
- 40+ globális partner Ázsiában, Európában, Amerikában, Óceániában és Afrikában, hogy sikeresen kiszolgálja a 10000+ felhasználókat az egész világon, a jobb és gyorsabb helyi szolgáltatás és a gyors reagálás érdekében.
- 3 különböző K+F csapat teljes 25+ professzionális K+F mérnökökkel a jobb és fejlettebb fejlesztések és új innovációk érdekében.
- Képzett és professzionális angol támogatási és szervizmérnökök, hogy 8 órán belül azonnali választ biztosítsanak, a megoldás pedig 24 órán belül.
- Az egyedülálló az összes kínai gyártó közül, akik regisztrálták és jóváhagyták a CE-t a TUV NORD által.
- A NeoDen élethosszig tartó-műszaki támogatást és szervizt biztosít az összes NeoDen géphez, továbbá rendszeres szoftverfrissítéseket a használati tapasztalatok és a végfelhasználók napi kérése alapján.
tanúsítvány
kiállítás
GYIK
Q1. Használható a NeoDen IN6C kétoldalas -SMD/SMT kártyák forrasztására?
V: Igen. A NeoDen IN6C precíz nyomtávátviteli módot használ széles hálós szalag helyett. A sín-sínmechanizmus csak a nyomtatott áramköri lap két párhuzamos élét rögzíti, megakadályozva, hogy az alsó oldalra szerelt alkatrészek hozzáérjenek a szíjhoz, és leesjenek vagy elmozduljanak a másodlagos visszafolyási szakasz során. Ez ideálissá teszi a kétoldalas kártyákhoz és az automatikus SMT-vonalintegrációhoz.
Q2. Mennyi idő alatt éri el a gép üzemi hőmérsékletét hidegindítás után?
V: Normál laboratóriumi vagy irodai műhelykörülmények között a felmelegedési idő a hidegindítástól a stabilizált termikus állapotig körülbelül 20-30 percet vesz igénybe.
Q3. Mi a NeoDen IN6C energiafogyasztási profilja? Egy szabványos laboratóriumi konnektor kibírja?
V: Igen, könnyen. A gép normál háztartási tápegységről működik (110V/220VAC 1 fázis), ami rendkívül kényelmes és praktikus. Csúcs indítási fűtési teljesítménye 1800 W. Amint a termikus zónák elérik kiegyensúlyozott egyensúlyukat, a munkateljesítmény csökken, és körülbelül . 700W-on stabilizálódik. Ez az alacsony fogyasztás biztosítja, hogy biztonságosan használható normál irodai vagy laboratóriumi megszakítókon túlterhelési kockázat nélkül.
